Поток сообщений

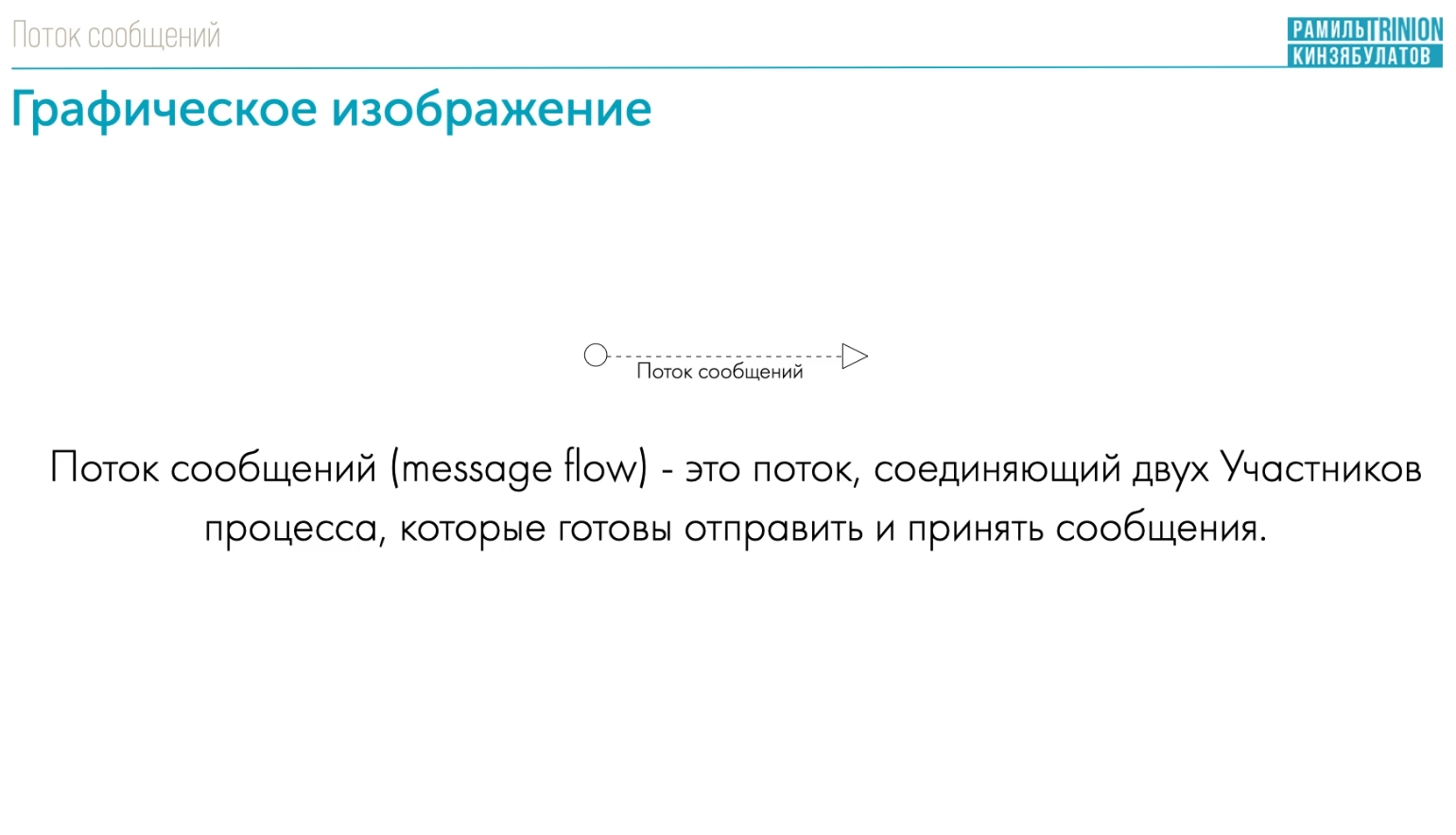

Поток сообщений (message flow) – это поток, соединяющий двух Участников процесса, которые готовы отправить и принять сообщение.

Характеристики элемента

• Необязательный элемент
• Нельзя использовать для передачи внутри пула

Изображается стрелкой, которая должна быть нарисована одной тонкой прерывистой линией и начинаться с круга.

Пример

Если продавец получает сообщение о необходимости в товаре, он создает документ заявка на закупку и направляет его на согласование закупщику. Закупщик проверяет необходимость в закупке данного товара и, если закупщик разрешает закупить товар согласно заявке на закупку, то продавец информируется о разрешении Закупить товар и закупщик создает заказ поставщику. Закупщик информирует клиента о статусе его заказа. Иначе заявка аннулируется с комментарием, содержащим причину отказа в закупке. Продавец информируется об отказе в Закупке.
