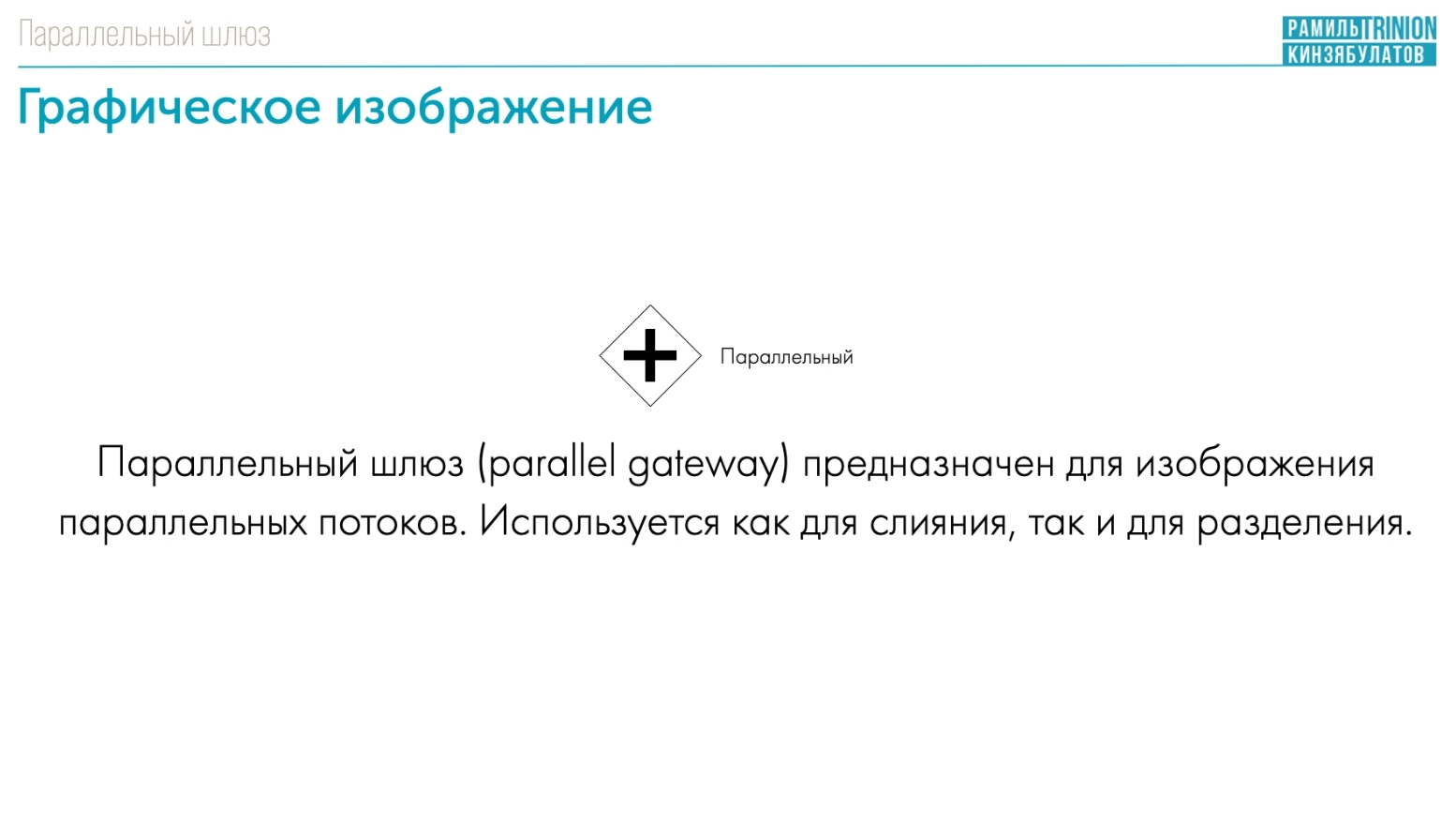

Параллельный шлюз (parallel gateway) предназначен для изображения параллельных потоков. Используется как для слияния, так и для разделения.

Характеристики элемента

• Служит как для разделения, так и для слияния потоков.
• В случае разделения потоков токены запускаются одновременно.
• В случае слияния все токены по входящим потокам должны прийти в этот шлюз.

Должен использовать маркер в форме знака плюс, помещенный внутрь ромба шлюза, чтобы отличать его от других шлюзов.

Пример

При необходимости в товоаре, которого нет в наличии, продавец создает документ «Заявка на закупку» и направляет в стороннее приложение. Стороннее приложение проверяет сумму заявки и, если стороннее приложение одобряет заявку, она отправляется закупщику. Если заявка не была одобрена сторонним приложением, скрипт автоматически аннулирует её с комментарием и информирует об отказе продавца. Закупщик принимает Заявку и проверяет необходимость в закупке данного товара и, если закупщик разрешает закупить товар согласно документу «Заявка на Закупку», то он информирует продавца о разрешении 3акупить товар и одновременно создает документ «Заказ поставщику». Иначе заявка аннулируется с комментарием, содержащим причину отказа в закупке товара. Продавец информируется об отказе в закупке товара.
